Capteurs de température infrarouge pour la surveillance des équipements stratégiques

FLIR A310

Modèle: FLIR A310 (9 Hz)
Se rendre sur la page Support

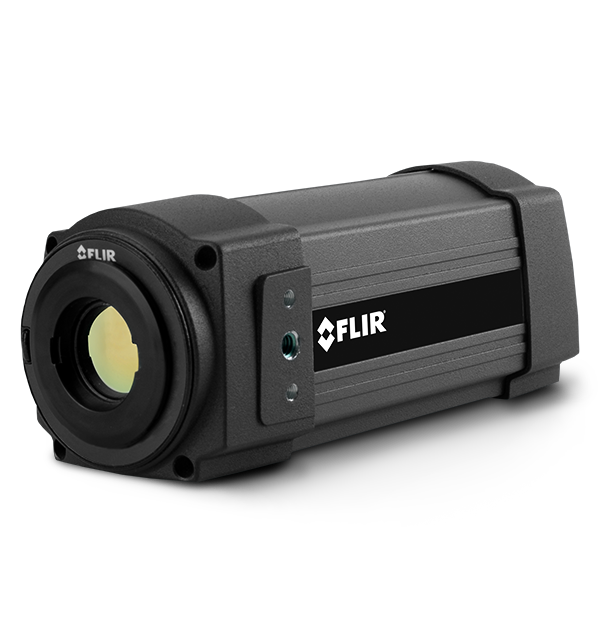

product image

Les FLIR A310 sont des caméras infrarouges fixes qui peuvent être installées quasiment partout pour surveiller vos équipements stratégiques et autres actifs de valeur. Elles peuvent protéger votre site et mesurer les différences de température pour évaluer la gravité d'une situation. Vous pourrez ainsi anticiper les problèmes avant qu'ils ne provoquent des défaillances coûteuses, pour prévenir les interruptions d'activité et améliorer la sécurité des employés.

Surveillez votre équipement stratégique

  • Excellente qualité d'image

    La FLIR A310 est dotée d’un détecteur de 320 x 240 pixels à microbolomètre à l’oxyde de vanadium (VOx), qui détecte des différences de températures très faibles, de 50 mK.

  • Protocoles industriels

    Compatible avec Ethernet/IP et Modbus TCP pour la transmission des résultats des analyses et des alarmes vers un PLC ; entrées/sorties numériques disponibles pour les alarmes et le contrôle des équipements externes.

  • Analyse et alarme intégrées

    L'A310 mesure les températures ponctuelles et de zone ainsi que les différences de température, et peut produire des alarmes déclenchées par les analyses, la température interne ou une saisie numérique.

Suivez les changements de température et diffusez les images radiométriques

Suivez les changements de température et diffusez les images radiométriques

La caméra FLIR A310 produit des images infrarouge de 76 800 pixels de grande qualité avec des mesures de température intégrées, pour mesurer n'importe quel point de la scène. Et avec son zoom numérique jusqu'à 8x, vous pouvez vous focaliser avec précision sur l'objet ou le processus qui vous intéresse pour le surveiller.

Spécifications
Présentation
Fonctions d’alarme
6 alarmes automatiques sur toute fonction de mesurage sélectionnée, sur entrée numérique, sur température de la caméra, à l'heure prédéfinie
Sortie d’alarme
Sortie numérique, journal, enregistrement des images, envoi de fichiers (ftp) et de courriers électroniques (SMTP), notification
Montage sur socle
2 trous filetés M4 (sur trois côtés)
Type de détecteur
Matrice à plan focal (FPA), microbolomètre non refroidi
Écart de température
Différence entre les mesures obtenues par les fonctions ou avec une température de référence
Distance focale
18 mm
Matériau du boîtier
Aluminium
Résolution IR
320 × 240 pixels
Commandes de configuration
Date/heure, température en °C/°F
Dimensions [L x P x H]
170 × 70 × 70 mm (6,7 × 2,8 × 2,8 po)
Gamme spectrale
7,5 à 13 µm
Montage sur trépied
UNC ¼”-20 (sur trois côtés)
Zoom
Continu, numérique de 1× à 8×, avec interpolation des images
Table des matières
Boîte en carton, caméra infrarouge avec objectif, câble Ethernet, carte de téléchargement FLIR Tools, câble réseau, câble d'alimentation – spiralé, alimentation, documentation imprimée, documentation de l'utilisateur sur CD, CD d'utilitaires
Alimentation
Type de connecteur d'alimentation externe
Borne à vis compatible avec prise jack bipolaire
Alimentation externe
12/24 VCC, 24 W maximum absolu
Tension
Plage autorisée : 10 à 30 VCC
Connexions et communication
Type de connecteur des E/S numériques
Borne à vis à 6 pôles, compatible avec prise jack
Tension d'isolation des E/S numériques
500 V (efficaces)
Tension d'alimentation des E/S numériques
6 à 24 VCC, max. 200 mA
Objet de l'entrée numérique
Étiquetage des images (démarrage/arrêt/général), entrée d'un dispositif externe (lue par programme)
Entrées numériques
2 opto-isolées, 10–30 VCC
Objet de la sortie numérique
Fonction d'ALARME, sortie vers un dispositif externe (réglée par programme)
Sorties numériques
2 opto-isolés, ON = alimentation (max. 100 mA), OFF = ouvert
Ethernet
Commande, résultats et images
Communication Ethernet
Par fiche TCP/IP, propre à FLIR Systems
Type de connecteur Ethernet
RJ-45
Flux d'images par Ethernet
320 × 240 pixels, 16 bits à 4,5 Hz, radiométrique
Alimentation Ethernet
Power over Ethernet, PoE IEEE 802.3af classe 0
Protocoles Ethernet
Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Norme Ethernet
IEEE 802.3
Type de connexion Ethernet
100 Mbps
Flux vidéo via Ethernet
MPEG-4, ISO/CEI 14496-1 MPEG-4 ASP@L5
Dispositif de stockage
Mémoire intégrée pour le stockage des images
Sortie vidéo
Sortie vidéo composite, compatible PAL et NTSC
Type de connecteur vidéo
Connecteur BNC standard
Dispositif de stockage
Formats de fichier
JPEG standard, données de mesure sur 16 bits incluses
Données image et optiques
Palettes de couleurs
Palettes de couleurs (NB, NB inv., Fer, Arc en ciel)
Pas du détecteur
25 µm
Constante de temps du détecteur
Typiquement 12 ms
Ouverture f
1.3
Champ de vision (CdV)
25° × 18,8°
Mise au point
Automatique ou manuelle (moteur intégré)
Fréquence d'image
9 Hz
Identification de l'objectif
Automatique
Distance minimale de mise au point
0,4 m
Résolution spatiale (CdV instantané)
1,36 mrad
Norme vidéo
CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)
Mesure et analyse
Précision
±2 °C (±3,6 °F) ou ±2 % du relevé
Zone
10 rectangles avec max./min./moyenne/position
Correction liée aux optiques externes et aux fenêtres
Automatique, basée sur l’entrée de transmission et de température des éléments optiques/du hublot
Isotherme
1 au-dessus/en dessous/intervalle
Corrections de mesure
Paramètres globaux et relatifs à des objets individuels
Option de mesure
Masque appliqué avant le mesurage. Réponse aux heures prédéfinies : Envoi de fichiers (ftp), messages électroniques (SMTP)
Plage de températures de l’objet
-20 à +120 °C 0 à +350 °C
Correction liée à la transmission des optiques
Automatique, basée sur des signaux de capteurs internes
Température de référence
Définie manuellement ou provenant d'une fonction de mesurage
Correction liée à la température apparente réfléchie
Automatique, basée sur la saisie de la température réfléchie
Point de mesure
10,0
Sensibilité thermique/NETD
< 0,05 °C à +30 °C/50 mK
Spécifications environnementales
Correction liée à la transmission atmosphérique
Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative
CEM
•EN 61000-6-2 (Immunité) •EN 61000-6-3 (Émission) •FCC 47 CFR art. 15 Classe B (Émissions)
Correction liée à l’émissivité
Variable de 0,01 à 1,0
Étanchéité
IP 66 (CEI 60529)
Humidité (fonctionnement et stockage)
95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C selon CEI 60068-2-30
Plage de températures de fonctionnement
-15 °C à +50 °C
Résistance aux chocs
25G (CEI 60068-2-27)
Plage de températures de stockage
-40 °C à +70 °C (-40 °F à +158 °F)
Vibration
2 g (IEC 60068-2-6)
