Caméra de vision thermique industrielle

FLIR A615

Modèle: A615, FOV 15° Se rendre sur la page Support

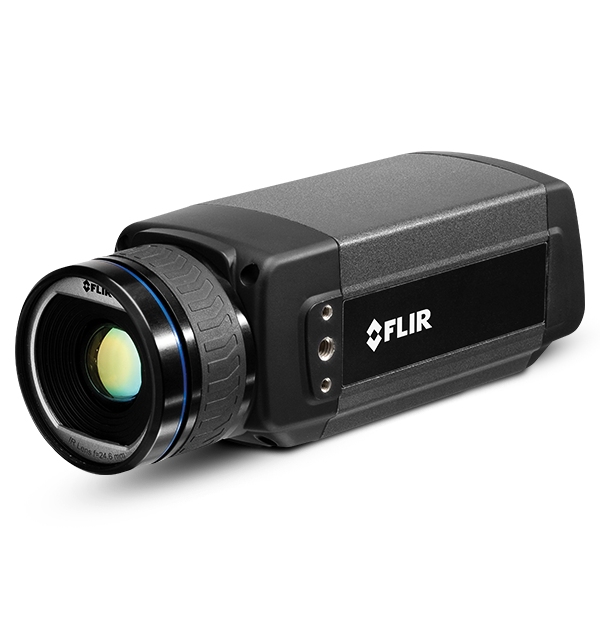

product image

Facile à contrôler, abordable et compacte, la FLIR A615 est un capteur de température avec imagerie thermique pour la surveillance de l'état des équipements, le contrôle des processus et l'assurance qualité, et pour les applications de prévention des incendies. Cette caméra peut entièrement commandée par ordinateur et fonctionne en plug & play avec des logiciels tiers de vision industrielle comme National Instruments, Cognex, Matrox, MVtec et Stemmer Imaging.

Sales Contact Contacter le service commercial
  • Excellente qualité d'image

    La FLIR A615 est dotée d’un détecteur de 640 x 480 pixels à microbolomètre à l’oxyde de vanadium (VOx), qui détecte des différences de températures très faibles, de 50 mK, pour une haute précision même à grande distance.

  • Sortie linéaire de température sur 16 bits

    La mesure des températures se fait sans contact à l'aide de tout type de logiciel tiers grâce à la sortie linéaire de température 16-bits.

  • Diffusion haute fréquence

    Diffusez des images plein cadre 16-bits à 50 Hz ou en mode fenestré à une fréquence pouvant atteindre 200 Hz pour les processus à grande vitesse.

Contacter le service commercial

Vous voulez plus d'informations sur ce produit ?

Appelez le (866) 477-3687 pour parler à un expert.

Spécifications
Type de connecteur des E/S numériques
Borne à vis à 6 pôles, compatible avec prise jack
Entrées numériques
2 opto-isolées, 10–30 VCC
Objet de la sortie numérique
Sortie vers dispositif externe (réglée par programme)
Sorties numériques
2 opto-isolées, 10 à 30 VCC, max. 100 mA
CEM
EN 61000-6-2:2001 (Immunité) EN 61000-6-3:2001 (Émission) FCC 47 CFR partie 15, classe B (Émission)
Ouverture f
1,0
Fréquence d'image
50 Hz (100/200 Hz avec fenêtrage)
Sensibilité thermique/NETD
< 0,05 °C à +30 °C/50 mK
Précision
±2 °C ou ±2 % de la valeur affichée
Communication et stockage des données
Communication Ethernet
Par fiche TCP/IP, propre à FLIR Systems, et protocole GenICam
Entrées numériques
2 opto-isolées, 10–30 VCC
Ethernet
Commandes et images
Flux d'images par Ethernet
640 × 480 pixels 16 bits à 50 Hz, 640 × 240 pixels 16 bits à 100 Hz, 640 × 120 pixels 16 bits à 200 Hz (Linéaire en signal, Linéaire en température, Radiométrique compatible GigE Vision et GenICam)
Norme Ethernet
IEEE 802.3
Objet de la sortie numérique
Sortie vers dispositif externe (réglée par programme)
Objet de l'entrée numérique
Étiquetage des images (début, fin, général), commande du flux des images (Stream on/off), entrée d'un dispositif externe (lue par programme)
Protocoles Ethernet
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Sorties numériques
2 opto-isolées, 10 à 30 VCC, max. 100 mA
Tension d'alimentation des E/S numériques
12 à 24 VCC, max. 200 mA
Tension d'isolation des E/S numériques
500 V (efficaces)
Type de connecteur des E/S numériques
Borne à vis à 6 pôles, compatible avec prise jack
Type de connecteur Ethernet
RJ-45
Type de connexion Ethernet
Gigabit Ethernet
USB
Commandes et images
USB - Communication
Par fiche TCP/IP, propre à FLIR Systems
USB - Flux d'images
640 × 480 pixels, 16 bits
USB - Norme
USB 2 HS
USB - Protocoles
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
USB - Type de connecteur
USB Mini-B
Données image et optiques
Champ de vision (CdV)
15° × 11° (19° de diagonale)
Constante de temps du détecteur
Typiquement 8 ms
Dimensions de la caméra sauf objectif (L × P × H)
203 × 73 × 75 mm (8,0 × 2,9 × 3,0 po)
Distance minimale de mise au point
0,50 m (1,64 pied)
Fréquence d'image
50 Hz (100/200 Hz avec fenêtrage)
Identification de l'objectif
Automatique
Longueur focale
41,3 cm (1,63 po)
Mise au point
Automatique ou manuelle (moteur intégré)
Mode FLIR Screen-EST
No
Ouverture f
1,0
Pas du détecteur
17 µm
Résolution IR
640 × 480 pixels
Résolution spatiale (CdV instantané)
0,41 mrad
Sensibilité thermique/NETD
< 0,05 °C à +30 °C/50 mK
Mesure et analyse
Correction liée à l’émissivité
Variable de 0,01 à 1,0
Correction liée à la température apparente réfléchie
Automatique, basée sur la saisie de la température réfléchie
Correction liée à la transmission atmosphérique
Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative
Correction liée à la transmission des optiques
Automatique, basée sur des signaux de capteurs internes
Correction liée aux optiques externes et aux fenêtres
Automatique, basée sur l’entrée de transmission et de température des éléments optiques/du hublot
Corrections de mesure
Paramètres généraux de l’objet
Dimensions de la caméra (L × P × H)
222 × 73 × 75 mm (8,7 × 2,9 × 3,0 po)
Plage de températures de l’objet
-20 à +150 °C+100 à +650 °C +300 à +2 000 °C
Précision
±2 °C ou ±2 % de la valeur affichée
Informations générales
Format de l'emballage
360 x 180 x 550 mm (14,2 x 7,1 x 21,7 po)
Matériau du boîtier
Aluminium
Table des matières
Boîtier rigide de transport ou boîte en carton, caméra infrarouge avec son objectif, CD d'utilitaires, certificat d'étalonnage, câble Ethernet™, câble USB (FLIR A615), câble d'alimentation, câble d'alimentation (spiralé), alimentation, Guide de démarrage sur papier, Guide des informations importantes sur papier, documentation utilisateur sur CD-ROM, carte d'extension de garantie ou carte d'enregistrement, terminal à 6 pôles vissés (monté sur la caméra)
Spécifications environnementales et certifications
CEM
EN 61000-6-2:2001 (Immunité) EN 61000-6-3:2001 (Émission) FCC 47 CFR partie 15, classe B (Émission)
Étanchéité
IP 30 (CEI 60529)
Humidité (fonctionnement et stockage)
95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C selon CEI 60068-2-30
Plage de températures de fonctionnement
-15 °C à +50 °C
Plage de températures de stockage
De -40 °C à +70 °C
Résistance aux chocs
25G (CEI 60068-2-27)
Vibration
2 g (IEC 60068-2-6)
Alimentation
Alimentation externe
12/24 VCC, < 24 W maximum absolu
Tension
Plage autorisée : 10 à 30 VCC
Type de connecteur d'alimentation externe
Borne à vis compatible avec prise jack bipolaire
Documents connexes
Restrictions relatives à l'exportation

Restrictions relatives à l'exportation

Les informations contenues dans cette page se rapportent aux produits susceptibles d’être soumis à la Réglementation sur le trafic international d’armes (International Traffic in Arms Regulations, ITAR) (22 C.F.R. Sections 120 à 130) ou à la Réglementation sur l’administration des exportations (EAR) (15 C.F.R. Sections 730 à 774) en fonction des spécifications du produit final ; la juridiction et la classification seront fournies sur demande.
