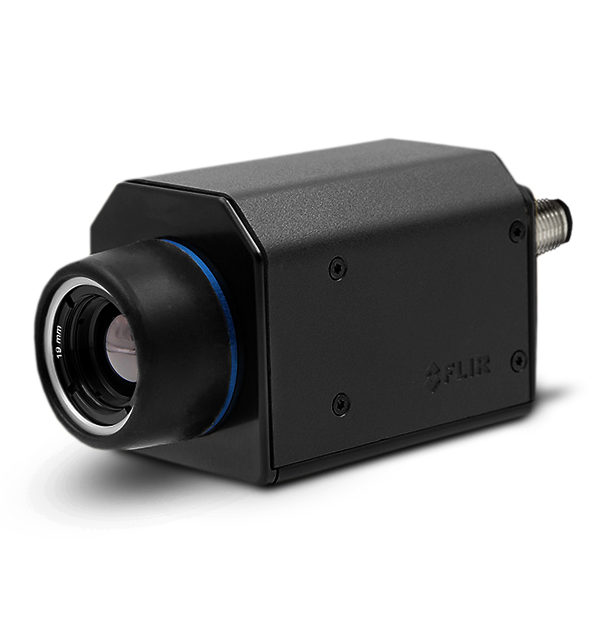

Capteur de température infrarouge

FLIR A65

Modèle: FLIR A65, FOV 25 (30 Hz, ver. 2016) Se rendre sur la page Support
product image

La FLIR A65 est un capteur de température avec imagerie thermique pour la surveillance de l'état des équipements, le contrôle des processus et l'assurance qualité, les applications de prévention des incendies et la surveillance de l'état des équipements. Elle permet de réaliser une surveillance visuelle complète de la température. L'A65 s'intègre parfaitement aux systèmes existants et fournit une sortie linéaire de température via le logiciel compatible GenICam™.

Sales Contact Contacter le service commercial
  • Abordable et compacte

    Avec son format réduit de 4,1 × 1,9 × 1,8 po, l'A65 fait entrer l'imagerie thermique dans les espaces les plus réduits à un prix raisonnable.

  • « Plug-and-Play »

    Facile à configurer grâce à la compatibilité GigE Vision et GenICam, et au connecteur verrouillable GigE Vision.

  • Connectez plusieurs caméras

    Synchronisez plusieurs caméras pour élargir la surface couverte avec une meilleure communication, ou pour créer des configurations stéréoscopiques.

Contacter le service commercial

Vous voulez plus d'informations sur ce produit ?

Appelez le (866) 477-3687 pour parler à un expert.

Spécifications
Type de connecteur des E/S numériques
Connecteur M12 12 broches (partagé avec la synchronisation numérique et l'alimentation externe)
Entrées numériques
1 opto-isolée, « 0 » < 1,2 V CC, « 1 » = 2 à 2,5 V CC.
Objet de la sortie numérique
Sortie polyvalente vers dispositif externe (réglée par programme)
Sorties numériques
1 opto-isolée, 2 à 40 VCC, max. 185 mA
CEM
EN 61000-6-2 (Immunité) EN 61000-6-3 (Émission) FCC 47 CFR partie 15, classe B (Émission)
Ouverture f
1,25
Fréquence d'image
30 Hz
Sensibilité thermique/NETD
< 0,05 °C à +30 °C (86 °F) / 50 mK
Précision
±5 °C (±9 °F) ou ±5 % de la valeur affichée
Communication et stockage des données
Alimentation Ethernet
Power over Ethernet, PoE IEEE 802.3af classe 0 Power
Communication Ethernet
GigE Vision version Compatible avec le client 1.2 utilisant l'API GenICam
Entrée de synchronisation
1 non-isolée
Entrée de synchronisation - Objet
Entrée de synchronisation des images pour commander la caméra
Entrée de synchronisation - Type
Tampon LVC à 3,3 V, « 0 » <0,8 V, « 1 » >2 V.
Entrées numériques
1 opto-isolée, « 0 » < 1,2 V CC, « 1 » = 2 à 2,5 V CC.
Ethernet
Commandes et images
Flux d'images par Ethernet
8 bits monochrome à 60 Hz Linéaire en signal / DDE Automatique / Manuel Miroir H/V 14 bits 320 × 256 pixels à 60 Hz Linéaire en signal / DDE Linéaire en température Compatible GigE Vision et GenICam
Norme Ethernet
IEEE 802.3/RJ-45
Objet de la sortie numérique
Sortie polyvalente vers dispositif externe (réglée par programme)
Objet de l'entrée numérique
Généraliste
Protocoles Ethernet
TCP, UDP, ICMP, IGMP, DHCP, GigEVision
Sortie de synchronisation
1 non-isolée
Sortie de synchronisation - Objet
Sortie de synchronisation des images pour commander une autre caméra Ax5
Sortie de synchronisation - Type
Tampon LVC à 3,3 V, « 0 » = 24 mA max. « 1 » = -24 mA max.
Sorties numériques
1 opto-isolée, 2 à 40 VCC, max. 185 mA
Tension d'alimentation des E/S numériques
2 à 40 VCC, max. 200 mA
Tension d'isolation des E/S numériques
500 V (efficaces)
Type de connecteur de synchronisation numérique
Connecteur M12 12 broches (partagé avec les entrées/sorties numériques et l'alimentation externe)
Type de connecteur des E/S numériques
Connecteur M12 12 broches (partagé avec la synchronisation numérique et l'alimentation externe)
Type de connecteur Ethernet
RJ-45
Type de connexion Ethernet
Gigabit Ethernet
Données image et optiques
Champ de vision (CdV)
25º × 20º avec objectif de 25 mm
Constante de temps du détecteur
Typiquement 12 ms
Fréquence d'image
30 Hz
Gamme spectrale
7,5 à 13 µm
Longueur focale
25 cm (0,98 po)
Mise au point
Fixe
Mode FLIR Screen-EST
No
Ouverture f
1,25
Pas du détecteur
17 µm
Résolution IR
640 × 512 pixels
Résolution spatiale (CdV instantané)
0,68 mrad
Sensibilité thermique/NETD
< 0,05 °C à +30 °C (86 °F) / 50 mK
Type de détecteur
Matrice à plan focal (FPA), microbolomètre VOx non refroidi
Mesure et analyse
Correction liée à l’émissivité
Variable de 0,5 à 1,0
Correction liée à la température apparente réfléchie
Automatique, basée sur la saisie de la température réfléchie
Correction liée à la transmission atmosphérique
Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative
Correction liée à la transmission des optiques
Automatique, basée sur des signaux de capteurs internes
Correction liée aux optiques externes et aux fenêtres
Automatique, basée sur l’entrée de transmission et de température des éléments optiques/du hublot
Corrections de mesure
Paramètres généraux de l’objet
Dimensions de la caméra (L × P × H)
106 × 47 × 50 mm (4,2 × 1,9 × 2,0 po)
Plage de températures de l’objet
-25 °C à +135 °C (-13 à 275 °F) / -40 °C à +550 °C (-40 à 1022 °F)
Précision
±5 °C (±9 °F) ou ±5 % de la valeur affichée
Informations générales
Contenu de l’emballage
Boîte en carton, caméra thermique avec objectif, outil de réglage de la focale, documentation imprimée, documentation utilisateur sur CD-ROM, carte de téléchargement FLIR Tools
Matériau du boîtier
Magnésium et aluminium
Montage sur socle
4 trous filetés M3 (en bas)
Poids
0,21 kg (0,46 lb.)
Spécifications environnementales et certifications
CEM
EN 61000-6-2 (Immunité) EN 61000-6-3 (Émission) FCC 47 CFR partie 15, classe B (Émission)
Étanchéité
IP 40 (CEI 60529) avec support de socle monté
Humidité (fonctionnement et stockage)
95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C (77 °F à 104 °F) selon CEI 60068-2-30
Montage sur trépied
UNC ¼”-20 (sur trois côtés)
Plage de températures de fonctionnement
-15 °C à 50 °C (5 °F à 122 °F) La plage de température de fonctionnement est indiquée pour une caméra montée sur le support (inclus) ou autre type de dissipateur.
Plage de températures de stockage
-40 °C à 70 °C(-40 °F à 158 °F)
Résistance aux chocs
25G (CEI 60068-2-27)
Vibration
2G (CEI 60068-2-6 et MIL-STD810G)
Alimentation
Alimentation externe
12/24 VCC, < 3,5 W nominal < 6,0 W maximum absolu
Tension
Plage autorisée : 10 à 30 VCC
Type de connecteur d'alimentation externe
Connecteur M12 à 12 pôles (partagé avec les entrées/sorties numériques et la synchronisation numérique)
