Système d'imagerie thermique pour les tests électroniques

FLIR ETS320

Se rendre sur la page Support

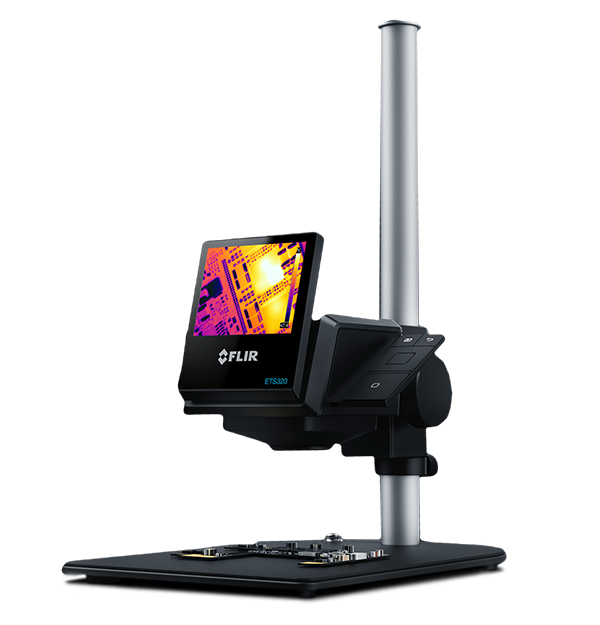

product image

Que l'objectif soit de tester des produits ou d'effectuer des recherches scientifiques, la chaleur peut être un indicateur important du fonctionnement d'un système. La FLIR ETS320 est un système de mesure thermique sans contact qui associe une caméra infrarouge haute sensibilité à un trépied intégré pour mesurer les circuits imprimés et autres petits composants électroniques sans l’aide des mains.

$3,505.00
Acheter maintenant
Product Shipping Port offert
Product Returns Envoi et retour
Sales Contact Contacter le service commercial

Une seule étape pour identifier les points chauds

  • Réduisez la durée de vos tests

    Cette caméra sensible détecte les moindres écarts de température (< 0,06 °C) et quantifie la génération de chaleur jusqu’à 250 °C.

  • Améliorez la conception de vos produits

    Offre 76 800 points de mesure sans contact et une précision de ±3 °C, de sorte que les chercheurs peuvent localiser les points chauds sans avoir à se soucier des puits de chaleur invisibles.

  • Conçue pour le travail de laboratoire

    Avec son trépied simple à installer et semblable à celui d'un microscope et de fonctionnalités simplifiées, l'ETS320 permet aux chercheurs de se concentrer sur leur travail.

Distinguez instantanément les zones de chaleur

Distinguez instantanément les zones de chaleur

L'ETS320 affiche des images thermiques nettes sur un écran LCD lumineux pour fournir un feedback thermique immédiat et vous guider instantanément vers la source des défaillances PCB.

Contacter le service commercial

Vous voulez plus d'informations sur ce produit ?

Appelez le (866) 477-3687 pour parler à un expert.

Spécifications
Résolution IR
320 x 240 (76 800 pixels)
Gamme spectrale
7,5 à 13,0 µm
Type de détecteur
Microbolomètre non refroidi
Ouverture f de la caméra
f/1.5
Ouverture f
1,5
Sensibilité thermique (NETD)
<60 mK
Sensibilité thermique/NETD
< 0,06 °C
Données image et optiques
Champ de vision (CdV)
45° x 34°
Diffusion de vidéos IR non radiométriques
vidéo colorisée non compressée via USB
Diffusion de vidéos IR radiométriques
Transmission sans altération sur PC (FLIR Tools/Tools+) via USB
Distance de mise au point fixe
70 mm ± 10 mm
Fréquence d'image
9 Hz
Gamme spectrale
7,5 à 13,0 µm
Objectifs disponibles
NA
Objectifs macro/microscopes
NA
Ouverture f
1,5
Ouverture f de la caméra
f/1.5
Résolution IR
320 x 240 (76 800 pixels)
Sensibilité thermique (NETD)
<60 mK
Sensibilité thermique/NETD
< 0,06 °C
Taille de point à la distance focale minimum
170 µm
Type de détecteur
Microbolomètre non refroidi
Mesure et analyse
Correction liée à l’émissivité
Variable de 0,1 à 1,0
Correction liée à la température apparente réfléchie
Automatique, basée sur la saisie de la température réfléchie
Dimensions de la caméra (L × P × H)
22 x 15 x 30 cm (8,7 x 5,9 x 11,8 po)
Point de mesure
Point central
Précision
±3 °C ou ±3 % du relevé, pour une température ambiante de 10 °C à 35 °C (50 °F à 95 °F)
Zone
Délimitée avec min./max.
Communication et stockage des données
Format du fichier image
JPEG radiométrique standard, avec données de mesure 14 bits
Interface
Micro USB : transfert de données vers et depuis les PC ou Mac
Informations générales
Format de l'emballage
2,9 kg (6,4 lb)
Liste du contenu
Caméra, support, pied, bloc d’alimentation, câble USB, logiciel FLIR Tools+
Interface utilisateur
Écran
LCD couleur 320 x 240 pixels de 3"
Alimentation
Autonomie de la batterie
Environ 4 heures à une température ambiante de 25 °C (77 °F) dans le cadre d’une utilisation typique
Temps de charge
2,5 h à 90 % de capacité
Type de batterie
Batterie Li-ion chargée dans la caméra
Spécifications environnementales et certifications
Directives et réglementations
Directive 2006/66/CE relative à la batterie, Directive EMI/EMC 2014/30/EU, Directive WEEE 2012/19/CE, Directive RoHS2 2011/65/CE, FCC 47 CFR Section 15 Classe B, Réglementation REACH CE 1907/2006
Étanchéité et résistance aux chocs et aux vibrations
IP 40 (CEI 60529)
Plage de températures de fonctionnement
10 °C à 40 °C (50 °F à 104 °F)
Plage de températures de stockage
-40 °C à 70 °C(-40 °F à +158 °F)
Table d'émissivité
Tableau de matériaux prédéfinis
