SOLUTIONS D'ANALYSE THERMIQUE FIXE FLIR EST™

FLIR A700-EST

Modèle: A700-EST, Objectif de 24º
Se rendre sur la page Support

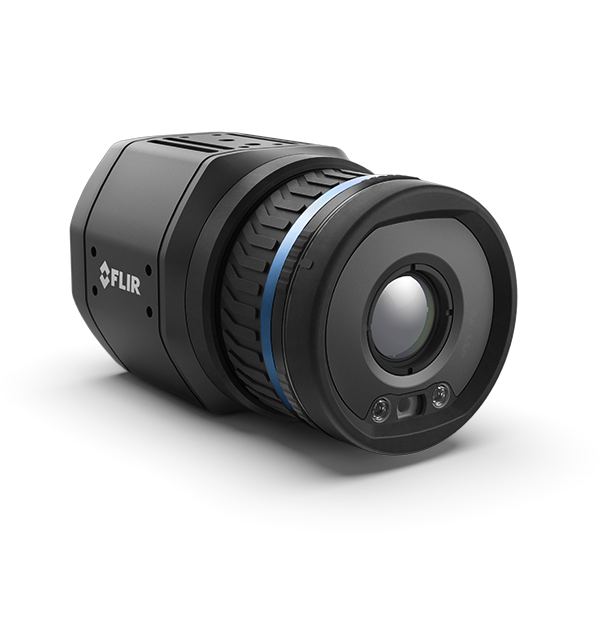

product image

La FLIR A700-EST est un outil d'analyse sans contact qui peut servir de première ligne de défense contre de potentiels risques sanitaires. Cette solution d'analyse thermique FLIR EST™ détecte et visualise la température pour identifier rapidement les personnes avec une température élevée. Le détecteur de 640 x 480 pixels offre la résolution thermique la plus élevée de cette gamme de caméras FLIR EST fixes pour des mesures extrêmement précises. La compatibilité avec les normes industrielles telles que Modbus TCP, MQTT, l'API RESTful pour le transfert de données et le RTSP pour la vidéo facilite l'intégration à des systèmes tiers. Avec le mode FLIR Screen-EST™ et la compatibilité avec le logiciel pour ordinateur FLIR Screen-EST™, l'A700-EST peut être facilement déployée en tant que station d'analyse autonome ou en réseau.

  • FACILITÉ DE CONFIGURATION ET D’UTILISATION

    S'intègre aux services Web grâce à l'API RESTful sur XML ou JSON ; la conformité ONVIF accepte les solutions VMS et NVR de sécurité standard.

  • ANALYSE RAPIDE ET PRÉCISE

    Précision optimale des analyses avec compensation de la dérive ambiante ; prise en charge de la compensation des corps noirs externes si besoin.

  • SÉCURITÉ ET CONFIDENTIALITÉ PRÉSERVÉES

    Le mode FLIR Screen-EST de la caméra ne stocke pas les images ou les informations personnelles et permet de respecter la distanciation sociale lors la configuration de l'analyse.

Spécifications
Présentation
Dimensions [L x P x H]
123 × 77 × 77 mm (4,84 × 3,03 × 3,03 po)
FLIR Screen-EST Mode
Yes
Fonctions d’alarme
Sur toute fonction de mesure sélectionnée ; entrée numérique ; température de la caméra interne
Garantie
http://www.flir.com/warranty/
Interface Web
Oui
Matériau du boîtier
Aluminium
Montage sur socle
4x M4 sur les 4 côtés
Multiflux
Oui
Poids
0,82 kg (1,8 lb.), caméra uniquement
Sortie d’alarme
Sortie numérique, e-mail (SMTP) (push), EtherNet/IP (pull), transfert de fichiers (FTP) (push), mode d'écriture principal Modbus TCP (push), esclave Modbus TCP (pull), MQTT (push), requête sur API RESTful (pull), stockage de photos ou de vidéos
Alimentation
Alimentation externe
24/48 VCC 8 W max
Consommation électrique
Typiquement 7,5 W à 24 VDC/Typiquement 7,8 W à 48 VDC/Typiquement 8,1 W à 48 V PoE
External Voltage
Allowed range 18–56 V DC
Raccordement électrique
M12 à 12 broches codé A, Mâle (partagé avec E/S numérique)
Connexions et communication
Alimentation Ethernet
Power over Ethernet, PoE IEEE 802.3af classe 3
Communication Ethernet
Par fiche TCP/IP, propre à FLIR Systems
Entrées numériques
2 opto-isolées, Vin (low) = 0 à 1,5 V, Vin (high) = 3 à 25 V
Ethernet
Pour le contrôle, le résultat, l'image et l'alimentation
Interface Ethernet
Connectivité, Wifi
Multidiffusion
Oui
Norme Ethernet
IEEE 802.3
Objet de la sortie numérique
Comme fonction de l'alarme, sortie vers périphérique externe (par ex. lorsque l'alarme d'analyse est déclenchée) ; par défaut (NC)
Objet de l'entrée numérique
NUC, NUC désactivé, alarme, mise à jour de l'échantillon de référence d'analyse
Protocoles Ethernet
EtherNet/IP, IEEE 1588, Maître Modbus TCP, Esclave Modbus TCP, MQTT, SNMP ; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client) SMTP, DHCP, MDNS (Bonjour), uPnP
Sorties numériques
3 opto-isolées, 0-48 VCC, max. 350 mA ; relais opto-électronique à semi-conducteurs ; 1 dédié en tant que sortie par défaut (NC)
Tension d'isolation des E/S numériques
500 V (efficaces)
Type de connecteur des E/S numériques
M12 à 12 broches codé A, Mâle (partagé avec alimentation externe)
Type de connecteur Ethernet
M12 à 8 broches codé X, femelle ; RP-SMA, femelle
Type de connexion Ethernet
1000 Mbps
Unicast
Oui
Wifi
Oui. RP-SMA, connecteur femelle
Dispositif de stockage
Enregistrement des images
Jusqu'à 100 JPEG radiométrique FLIR ; stocké comme fonction d'alarme, planning ou interaction de l'utilisateur (Web de la caméra)
Données image et optiques
Amélioration du contraste
FSX/égalisation d'histogramme (IR seulement)
Caméra visible
Inclus
Champ de vision (CdV)
24° × 18°
Diffusion de vidéos IR radiométriques
Protocole RTSP
Distance focale
17 mm (0,67 po)
Fréquence d'image
30 Hz
Gamme spectrale
7,5 à 14 µm
Identification de l'objectif
Automatique
Lecture
Pour les résultats des mesures : EtherNet/IP (pull) ; Maître Modbus TCP (push) ; Esclave Modbus TCP (pull) ; MQTT (push) ; Requête sur API RESTful (pull) ; Mesures et image fixe (JPEG radiométrique, visuelle 640 x 480, visuelle 1280 x 960), accès en lecture uniquement ; Interface Web
Mise au point
Contraste pour image unique, motorisé et manuel
Objectif
24°
Ouverture f de la caméra
1,3
Résolution du flux vidéo
Flux vidéo RTSP (source 0) - 640 x 480 pixels ; Flux vidéo RTSP, source 1 - 1280 x 960 pixels ; Flux radiométrique 640 × 480 pixels
Résolution IR
640 × 480
Résolution spatiale (CdV instantané)
0,66 mrad/pixel
Superposition
Avec/sans
Type et pas du détecteur
Microbolomètre non refroidi, 12 µm
Vidéo Flux
Protocole RTSP
File Storage & Communication
Sauvegarde des vidéos
Jusqu'à 10 vidéos H.264 stockées en tant que fonction d'alarme ; 5 sec. avant et après l'alarme
Informations de livraison
Emballage
Caméra infrarouge avec objectif, câble Ethernet M12 ou RJ45F (0,3 m), documentation imprimée y compris identifiants pour interface Web
Mesure et analyse
Accuracy [Drift] in Screen-EST Mode
±0.3°C (±0.5°F)
Correction liée à la température apparente réfléchie
Basée sur les informations de température réfléchie
Correction liée aux optiques externes et aux fenêtres
Basée sur l’entrée de transmission et de température des éléments optiques/du hublot
Corrections de mesure
Paramètres généraux de l’objet ; paramètres locaux par fonction d'analyse, correction des corps noirs externes
Détection automatique de la chaleur et du froid
Valeur de température max./min. et position affichée dans une zone
Plage de températures de l’objet
15 °C à 45 °C (59 °F à 113 °F) ; la caméra fournit le contraste de -20 °C à 120 °C (-4 °F à 248 °F) mais ne fournira pas d'informations de température
Préréglage de mesures
Oui
Other
Thermal Sensitivity_NETD [typical]
<40 mK @ 30°C (86°F)
Radiométrie
Image Source
Visual / IR / MSX
Spécifications environnementales
CEM
ETSI EN 301 489-1 (radio), ETSI EN 301 489-1 (radio), EN 61000-4-8 (champ magnétique), FCC 47 CFR art. 15 Classe B (emission US), ISO 13766-1 (EMC - Earth-moving and building construction machinery), EN ISO 14982 (EMC - Agricultural and forestry machinery)
Correction liée à l’émissivité
Variable de 0,01 à 1,0
Correction liée à la transmission atmosphérique
Basée sur les informations de distance, de température atmosphérique et d'humidité relative
Étanchéité
IEC 60529, IP 54, IP66 avec accessoire
Humidité (fonctionnement et stockage)
CEI 60068-2-30/95 % d'humidité relative pendant 24 h, 25 °C à 40 °C (77 °F à 104 °F)/2 cycles
Lens Transmission Correction
Automatic, based on signals from internal sensors
Measurement Frequency
Up to 10 Hz
Montage sur trépied
UNC ¼″-20 sur les 2 côtés
Plage de températures de fonctionnement
-20 ºC à +50 ºC (-4 ºF à +122 ºF) ; plaque de refroidissement nécessaire pour les températures supérieures à 40 °C (104 °F)
Résistance aux chocs
CEI 60068-2-27, 25 g
Schedule Response
sftp (image), SMTP (image and/or measurement data/result)
Spectre radioélectrique
FCC 47 CFR Partie 15 Classe C (Bande US 2,4 GHz), FCC 47 CFR Partie 15 Classe E (Bande US 5 GHz), RSS-247 (Bande canadienne 2,4 GHz et 5 Ghz), ETSI EN 300 328 V2.1.1 (Bande européenne 2,4 GHz), ETSI EN 301 893 V2.1.1 (Bande européenne 5 GHz)
Vibration
CEI 60068-2-6, 0,15 mm à 10–58 Hz et 2 g à 58–500 Hz, sinusoïdal ; CEI 61373 Cat 1 (Voies ferroviaires)
