Cœur de caméra HOT FPA MWIR

Série Neutrino™ TPC-E

Modèle: Neutrino LC, Shutterless
Se rendre sur la page Support

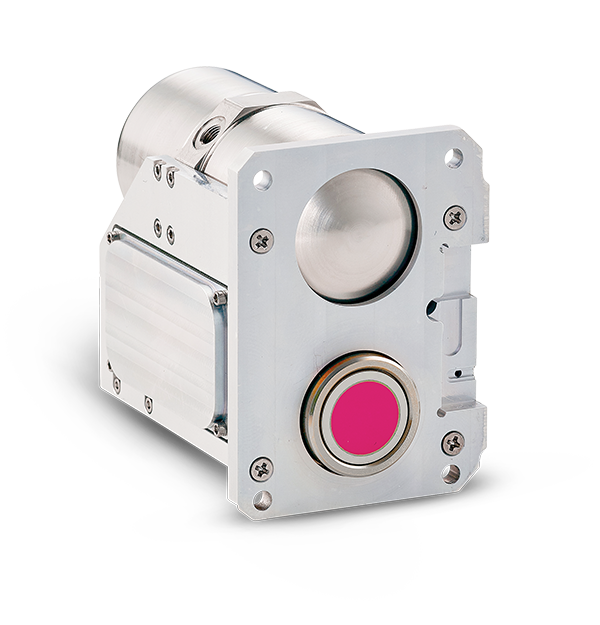

product image

La nouvelle Neutrino LC est un cœur de caméra MWIR (bande infrarouge moyenne) optimisé TPC-E qui établit une nouvelle norme en matière de taille, poids, performances et coût. Conçue pour les intégrateurs, la Neutrino LC est compacte et configurable. Elle ne pèse que 380 g et sa consommation inférieure à 4 watts reste stable à régime stable de 23 °C. Plus petite, plus légère et plus fiable que jamais, la Neutrino LC offre de superbes images thermiques et l’assistance à l’intégration leader de l’industrie de FLIR.

Technologie HOT FPA pour cœur de caméra optimisé TPC-E

  • Coeur de caméra HD+MWIR HOT VGA compact et configurable

    La matrice à plan focal à température de fonctionnement élevée (HOT) offre une faible consommation électrique, une construction solide et une plage de températures étendue.

  • Conçue pour les intégrateurs

    Petite, légère et puissante, la Neutrino LC offre de superbes images thermiques grâce à sa matrice à plan focal HOT 640x512 15 µm, pour un poids de seulement 370 g.

  • Performances, fiabilité et assistance

    La Neutrino LC offre une fiabilité supérieure et un micro-refroidisseur linéaire à faibles vibrations, une production d’images plus rapide et la fiabilité et l’assistance FLIR.

Spécifications
Présentation
Température hors fonctionnement
-57 °C à +80 °C (-65 °F à +176 °F)
Dimensions [L x P x H]
7,4 cm x 4,6 cm x 6,1 cm (2,9’’</special> x 1,8<special id="24">" x 2,4")
Bande spectrale
3,4 à ≥ 4,9 µm en standard
Poids
< 380 g (<13,4 oz)
Dimensions du capteur (L × P × H)
640 x 512, pas de 15 µm
Alimentation
Alimentation d'entrée
Caméra +3,3 Vcc, cryo-refroidisseur +12 Vcc
Puissance dissipée
Refroidissement <8 W, <4 W en régime stable à 23°C (objectif)
Connexions et communication
Communication
USB ou UART (921,6k bauds)
Commandes d'E/S discrètes disponibles
Un discret, personnalisé, configurable en usine
Entrée/sortie de synchronisation externe
Maître ou Esclave
Connecteur électrique principal
Hirose 80 broches, DF40C-80DS
USB
Oui
Configurabilité utilisateur via SDK et l'IUG
Oui
Contrôle FPA
Temps d'intégration programmable
Oui (0,01 ms-16 ms)
ROIC
ISC0403
Modes ROIC
Libre, priorisation de l’affichage et priorisation d’intégration
Capacité de stockage en électrons d'un pixel
7 x 10 électrons
Données image et optiques
Format de matrice
640 x 512, 15µm pitch
Palettes de couleurs
Oui, mode RGB888
Zoom continu
Oui jusqu’à 8x
Ouverture f
f/5,5 en standard, f/4 & f/2,5 en option
Fréquence d’images
60 Hz, programmable jusqu’à 60 Hz
Convertir/rétablir
Oui
NTSC/PAL (commutable sur place)
Oui (carte accessoire requise)
Sensibilité [NEdT]
<25 mk (remplissage du puits à 50 % à TBB=30°C en mode faisceau)
Technologie du capteur
HOT MWIR
Obturateur
Shutterless
Symboles
Oui, mode RGB888
Délai d'accès à l'image
< 4min 23°C ambiant (objectif), < 2min 23°C ambiant (objectif, avec obturateur)
Camera Link
Oui (carte accessoire requise)
Optimisation de l’image - CAG
Linéaire, égalisation d’histogramme, DDE
Parallèle [24_bit 16_bit 8_bit]
Yes
Hauteur de l'ouverture froide
19.7mm from FPA
Options de fréquence d'images
60Hz/50Hz (NTSC/PAL), 30Hz/25Hz (averaging enabled)
Spécifications environnementales et validations
Humidité
Sans condensation entre 5 % et 95 %
Température de fonctionnement
-40 ºC à +71 ºC (-40 ºF à +160 ºF)
Altitude opérationnelle
~12 km (40 000 pi)
Résistance aux chocs
Lateral 190 g @ .55 ms; Vertical 320 g @ .55 ms; Axial 550 g @ .8 ms (goal)
Vibration
5,8 g 3 axes, 1 heure chacun
