Détection radar et série ElaraÆ DX avec FLIR Nexus Logic

Offre groupée FLIR NEXUS®

Modèle: Offre groupée conforme à la FCC DX-606z 15-75 mm et R-290 Se rendre sur la page Support

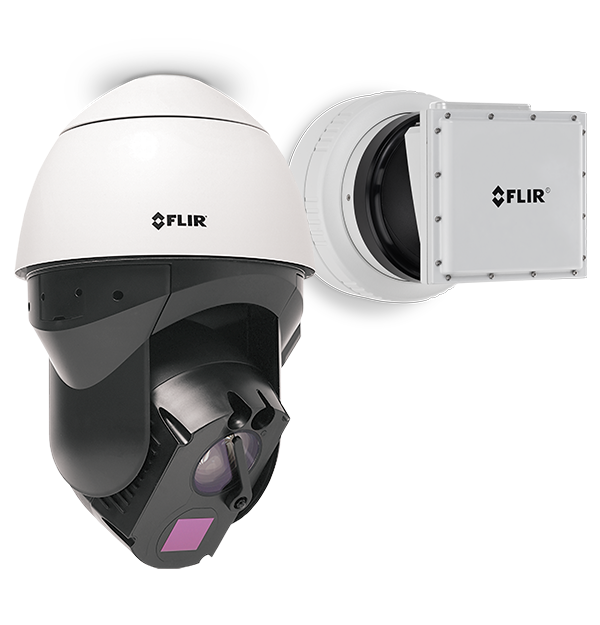

product image

Le faisceau FLIR Nexus combine une caméra de sécurité multispectrale panoramique/inclinaison/zoom (PTZ) de la série FLIR Elara™ DX avec un radar au sol Elara R-290 pour une connaissance complète de la situation dans les environnements les plus difficiles. La couverture complète du radar, de l’imagerie thermique et de l’imagerie par lumière visible donne aux opérateurs la possibilité de surveiller de grandes zones dans l’obscurité complète, la lumière éblouissante et les conditions météorologiques défavorables. Les capacités exceptionnelles de détection et d’identification de la série Elara DX aident les intégrateurs à fournir des solutions aux problèmes d’imagerie difficiles, tandis que le radar Elara R-290 offre une portée allant jusqu’à 400 mètres pour le suivi des véhicules et une portée de 200 mètres pour le suivi humain avec la possibilité de guider les caméras PTZ pour la vérification visuelle afin de maximiser la couverture de sécurité.

  • Surveillance multispectrale dans toutes les conditions

    Une parfaite connaissance de toutes les conditions d’éclairage ou météorologiques, avec une couverture de caméra thermique/visible double ainsi qu’un radar au sol à champ de vision de 90°.

  • Communication en temps réel sur les appareils périphériques FLIR

    Suivez et localisez jusqu’à 32 cibles simultanément en continu, avec une communication transparente d’un appareil à l’autre, —y compris le déclenchement d’alarmes —via FLIR Nexus.

  • S’intègre rapidement et à moindre coût aux systèmes existants

    Intègre les informations de suivi de cible radar ainsi que les données visibles et thermiques avec FLIR United VMS et d’autres systèmes de gestion vidéo tiers pour une précision précise et un contrôle total.

Spécifications
Informations générales
Consommation électrique
Radar : Caméra 7,5 W
 : 24 V.c.a. max. : 61 W, PoE max : 43 W
E/S
RJ45 Ethernet, bornier à 10 broches
Plage de mise au point
Zoom continu motorisé ; mise au point automatique avec une plage de mise au point minimale de 7 m (largeur) à 18 m
Poids
Radar : 2,4 kg (5,29 lb)
Caméra : 9,1 kg (20,06 lb)
Protocoles
AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI
Puissance de transmission RF
14 dBm (0,025 W)
Tension d’entrée
Radar : Caméra 12V c.c., 24V c.a. et PoE+
 : 24 VCA (± 10 %), injecteur PoE universel
Type de capteur visible
CMOS 4K Full HD, type 1/1,8
Type de détecteur
Oxyde de vanadium à microbolomètre non refroidi longue durée
Zoom
Visible : Zoom optique–31, zoom électronique continu jusqu’à thermique 8x
 : Zoom électronique continu jusqu’à 4x
Accessoires
Accessoires en option
Montage sur poteau, montage d’angle, 180° montage mural double, alimentation PoE
Caméra à lumière visible
Champ de vision de l'objectif
Champ de vision horizontal : 61.8° - 2.15°
à 2,15 Champ de vision vertical : 36,65° - 1,2°
Format de matrice
640 x 480
Gamme spectrale
7,5 µm à 13,5 µm
Longueur focale
Visible : 6,5 mm–202 mm
Thermique : 15 mm–75 mm
Sensibilité
Caméra visible : Couleur—0,25 lux (@ (f1,6 AGC activé, 30FPS)
B/W—0,10 lux (@ (f1,6 AGC activé, 30FPS)
Caméra thermique : <50 mK@ 25 °C
Caméra thermique
CAG thermique sur zone d'intérêt [ROI]
Par défaut, préréglages et définis par l’utilisateur pour garantir une qualité d’image optimale des sujets d’intérêt
Caractéristiques de l'optique
FOV : 30° × 23° à 6° × 3° Longueur
focale : 15 mm à 75 mm
Distance entre les pixels
12 µm
Fréquence des images thermiques
NTSC : 30 Hz ou PAL : 25 Hz/8,3 Hz
Optimisation de l'uniformité de l'image
Correction automatique de champ plat (FFC) – déclencheurs thermiques et temporels
Paramètres de l'image thermique
Correction du gain (AGC), amélioration des détails dynamique (DDE), luminosité, netteté, contraste automatiques
Capteurs et optique
Champ de vision [H x L]
Radar : Caméra 90° × 20°
 : 30° × 23° à 6° × 3°
Fréquence de rafraîchissement
10 Hz
Communication et stockage des données
Types de connecteur
RJ45 Ethernet, bornier d’alimentation
Conformité et certifications
Conformité et certifications
FCC Partie 15 (sous-partie B, classe A)
Marquage
CE RoHS
IP66
DEEE
NEMA 4X
IEC 62368
ONVIF Profil S
Données image et optiques
F_number
Visible : f/1.55 (large) à f/4.8 (télé)
Thermique : f/1.2
Informations générales
Dimensions (H x L x P)
Radar : 161 × 161 × 195 mm (6,34 × 6,34 × 7,68 po)
Caméra : Diamètre : 275 mm (10,83 po), Hauteur : 368 mm (14,49 po)
Intégration des systèmes
API réseau
FLIR SDK, FLIR CGI, ONVIF Profil S
E/S numériques
Entrée : 4 réglages / 5 V 10 kΩ Sortie
ascendante : 2 réglages / Sortie de relais, max. 130 mA 24 V c.c./c.a.
Ethernet
10/100/1 000 Mbits/s
Protocoles pris en charge
Radar : AXML, ONVIF, FLIR Nexus SDK, caméra CGI
FLIR Nexus : IPV4, HTTP, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP
Résolution du flux vidéo
Thermique : QVGA à VGA
Visible : VGA à 4k
Mesure et analyse
Cibles de radar
Max. 32
Informations sur la cible
Coordonnées GPS, vitesse, RCS, plage, angle/direction d’azimut, cap, parcours/piste, ID cible
Plage de détection du véhicule
400 m (1 312 pieds)
Plage de fréquence
Bande ISM 24,000–24,250 GHz
Portée de détection d'une personne
200 m (656 pieds)
Précision angulaire
0,6°
Préréglages programmables
256
Résolution de plage
1,5 m (4,92 pieds)
Vitesse de détection cible min.
0,2 m/s (0,65 f/s)
Zone de couverture
30 000 m² (détection humaine)
Orientation - inclinaison
Plage d'inclinaison
30°/-60°
Plage d'orientation
±43°
Other
Audio I_O
Audio bidirectionnel - connexion - bornier
IR Illumination
Éclairage NIR jusqu’à 200 m ; Distance : jusqu’à 200 m (656 pi) | Longueur d’onde d’émission maximale de 6° / 30 / 90° : 850 nm
Range Accuracy
<1 m (3,28 pieds)
PTZ
Vitesse d'inclinaison
-10° à 190°
0,1° à 60°/s
Vitesse d'orientation
Continu 360°
0,1° à 90° /sec
Spécifications environnementales
Humidité
Relative 0-95 %
Indice IP
IP66
Résistance aux chocs
CEI 60068-2-27
Température de fonctionnement
Radar : -40 °C à 70 °C (-40 °F à 158 °F)
Caméra : -40 °C à 60 °C (-40 °F à 140 °F)
Température de stockage
-55 °C à 85 °C
Vibrations
IEC 60068-2-64
Spécifications environnementales et certifications
Température hors fonctionnement
Radar : -50 °C à 85 °C (-58 °F à 185 °F)
Caméra : -55 °C à 85 °C (-50 °F à 185 °F)
Vidéo et enregistrement
CAG thermique vidéo sur zone d'intérêt [ROI]
Configuration par défaut, préréglages et définition par l’utilisateur pour garantir une qualité d’image optimale sur les sujets pertinents
Compression vidéo
Thermique : Une chaîne de H.264 et M-JPEG
Visible : Deux canaux indépendants de H.264 et M-JPEG
Optimisation de l'uniformité de l'image vidéo
Correction de champ plat automatique (FFC) –  Déclencheurs thermiques et temporels
Documents connexes
Restrictions relatives à l'exportation

Restrictions relatives à l'exportation

Les informations contenues dans cette page se rapportent aux produits susceptibles d’être soumis à la Réglementation sur le trafic international d’armes (International Traffic in Arms Regulations, ITAR) (22 C.F.R. Sections 120 à 130) ou à la Réglementation sur l’administration des exportations (EAR) (15 C.F.R. Sections 730 à 774) en fonction des spécifications du produit final ; la juridiction et la classification seront fournies sur demande.
