Support orientable miniature contrôlé par ordinateur

FLIR PTU E46

Modèle: FLIR PTU-E46-17
Se rendre sur la page Support

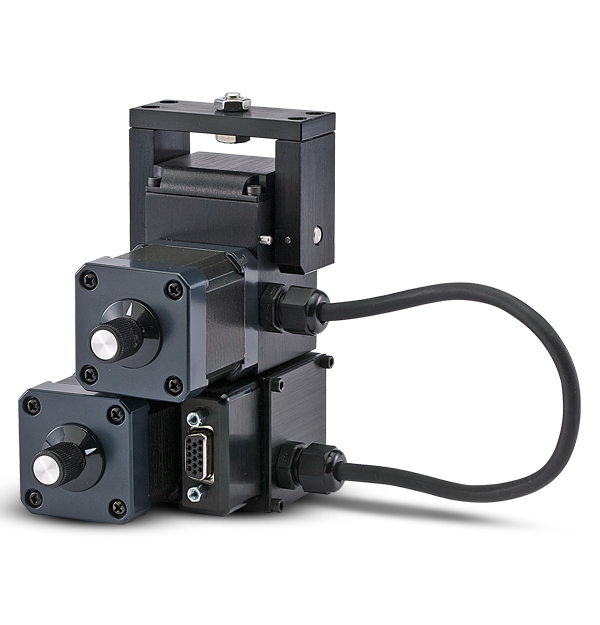

product image

La famille PTU-E46 de supports orientables permet des positionnements rapides et précis, dans un format extrêmement compact et léger. Elles sont entièrements contrôlées par ordinateur, avec possibilité de de programmer la vitesse, l'accélération et la puissance, ainsi que d'autres paramètres. Le contrôleur inclus dispose d'interfaces RS-232, Ethernet et RS-485 intégrées et gère un contrôle de mouvement cinématique précis selon les paramètres définis par l'utilisateur. Les unités PTU-E46 acceptent des formats de commande ASCII et binaire et sont accessibles par réseau. Les commandes peuvent être envoyées à haute vitesse pour les applications exigeantes comme le balayage laser et la poursuite vidéo.

Spécifications
Présentation
Accélération/décélération
Modifications à la volée de vitesse et position
Plage d'inclinaison
De -47° à +31° de l'alignement (plage de 78°) avec limites désactivées pour 80° bas (plage de 111°)
Plage d'orientation
+/- 159° (+/- 180° avec mode de plage étendue)
Rapport cyclique
Facteur d'utilisation jusqu'à 100 %, ou 3-5 millions de cycles
Résolution
0,013°
Alimentation
Consommation électrique [mesurée à 30 VCC]
Pic continu 13 W (mode pleine puissance) Pic continu 6 W (mode faible puissance) Pic continu 1 W (mode maintien sans alimentation)
Tension d’entrée
12-30 Vcc non régulé (meilleurs vitesse et couple à 30 Vcc)
Connexions et communication
Interface de l’hôte
RS-232 (connecteur DB-9 femelle) RS-422/-485 (connecteur RJ-12), Ethernet
Protocoles de contrôle
DP (ASCII, binaire), Pelco-D
Réseau
Contrôle de plusieurs supports orientables depuis un ou plusieurs ordinateurs hôtes. Réseau multipoints RS-485 par RJ-12.
Électricité et mécanique
Montage de la charge utile
Trou pour vis 1/4-20 standard. La plaque de fixation de la caméra est démontable pour faciliter les modifications
Montage du support orientable
Montage par dessous ou frontal 1/4-20
Performances
Charge utile nominale
2,72 kg (6 lb)
Spécifications environnementales et validations
Humidité
Humidité relative de 100 %, sans condensation
IEM
Marque CE et FCC partie 15, sous-partie B, classe A
Température de fonctionnement
de -20 °C à +60 °C
