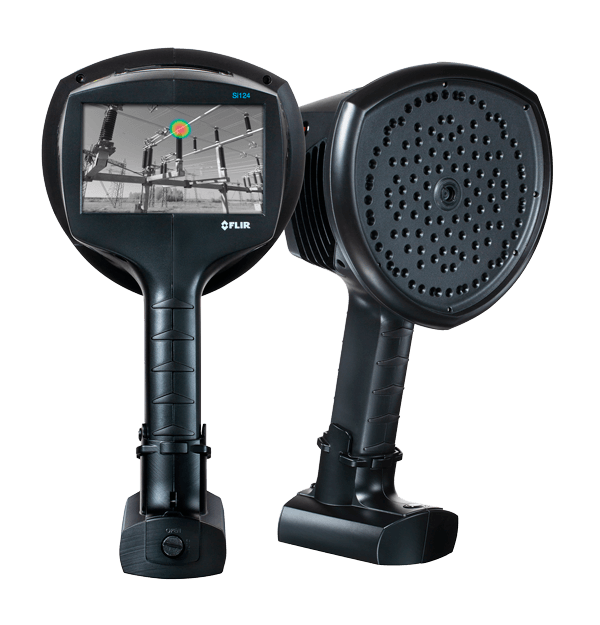

Caméra d’imagerie acoustique industrielle

FLIR Si124

Modèle: Si124 sans fil
Se rendre sur la page Support
product image

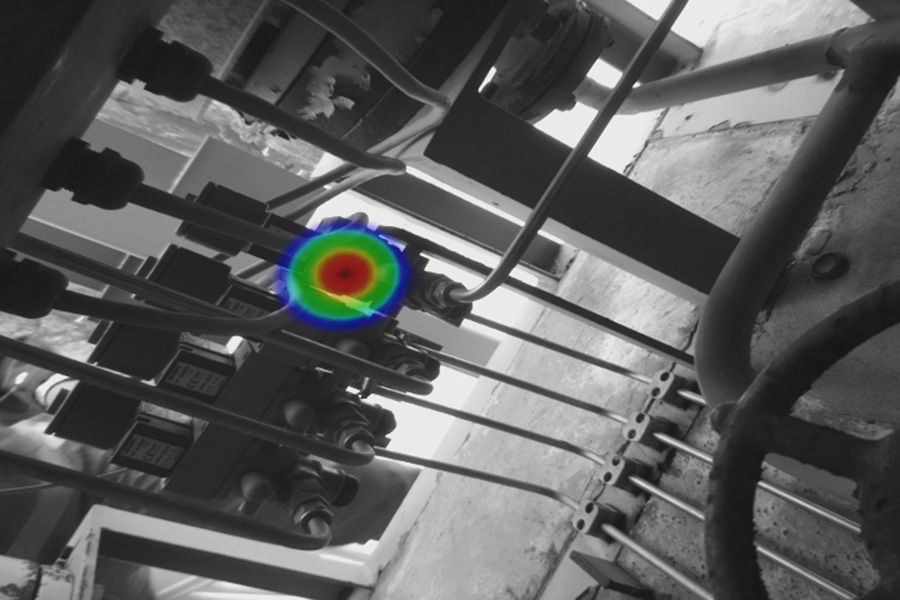

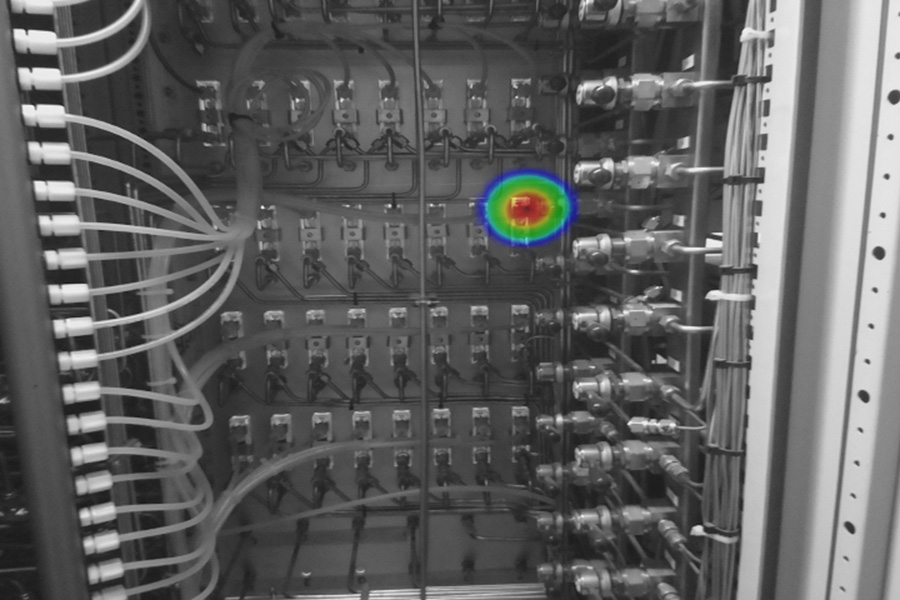

La caméra d’imagerie acoustique FLIR Si124 peut vous aider à localiser les fuites sous pression dans les systèmes d’air comprimé ou à détecter les décharges partielles des systèmes électriques à haute tension. Cette solution légère à une main peut être utilisée pour identifier les problèmes jusqu’à 10 fois plus rapidement qu’avec les méthodes traditionnelles. Conçue avec 124 microphones, la Si124 produit une image acoustique précise qui affiche visuellement les informations ultrasoniques, même dans des environnements industriels bruyants. L’image acoustique est transposée en temps réel sur une image d’appareil photo numérique, ce qui vous permet de localiser avec précision la source du son. La Si124 est dotée d’un module d’extension qui permet aux utilisateurs d’importer des images acoustiques dans la suite FLIR Thermal Studio pour l’édition hors ligne, l’analyse et la création de rapports avancés. L’analyse sur le terrain et la création de rapports peuvent également être effectuées à l'aide du service en nuage FLIR Acoustic Camera Viewer. Grâce à une routine d’entretien régulière, la FLIR Si124 peut aider les installations à économiser sur les factures de services publics et à retarder les dépenses d’installation de nouveaux compresseurs.
Offerte dans des modèles supplémentaires qui comprennent une option de batterie sans fil : la Si124-LD pour les applications de détection des fuites ou la Si124-PD pour les applications de services publics d’électricité. Consultez les modèles dans la section des produits connexes ci-dessous.

Contacter le service commercial

Trouvez rapidement des fuites d’air sous pression et des décharges partielles

  • Trouvez les problèmes plus rapidement

    Détectez les fuites d’air comprimé, les décharges partielles et le corona jusqu’à 10 fois plus rapidement avec l’imagerie sonore par rapport aux méthodes traditionnelles

  • Réduisez les coûts et améliorez la fiabilité

    Minimisez les coûts excessifs des services publics, les pannes d’équipement et les temps d’arrêt en garantissant une pression d’air appropriée à l’équipement pneumatique et en localisant précisément la décharge partielle ou le corona

  • Inspectez facilement

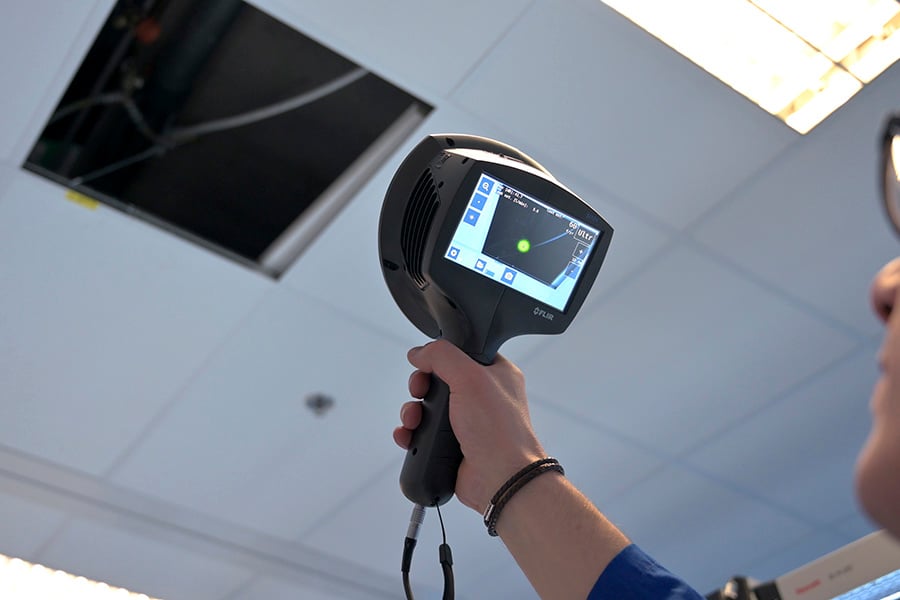

    Classez la gravité des fuites et le type de décharge partielle en temps réel avec cet outil léger et intelligent que vous pouvez utiliser d’une seule main

Contacter le service commercial

Vous voulez plus d'informations sur ce produit ?

Appelez le (866) 477-3687 pour parler à un expert.

Spécifications
Mesure acoustique
124 microphones MEMS à faible bruit, visualisation du son en temps réel
Classification de décharge
• Corona négative • Coronas positive et négative • Décharge flottante • Surface ou décharge interneMotif PRPD fourni dans le service en nuage FLIR Acoustic Camera Viewer.
Évaluation de la gravité
Évaluation automatique de la gravité basée sur l’IA, y compris les actions
Distance
de 0,3 m (1 pi) à 130 m (430 pi)
Taux de fuite
Dans un environnement industriel typique :• > 0,032 l/min @ 3 bars à partir de 3 m (9,8 pi) • > 0,05 /min @ 3 bars à partir de 10 m (32,8 pi) Détection minimale absolue dans un environnement silencieux : 0,016 l/min @ 1,2 bar de 0,3 m (1,0 pi)
Transfert de données sans fil
RVL sans fil Wi-Fi 2,4 GHz et 5 GHz IEEE 802.11.b/g/n/ac
Données image et optiques
Champ de vision (CdV)
62° × 49°
Fréquence d’images
Vidéo : 25 ips
Image acoustique : 25 ips
Fréquences d'images vidéo
25 ips
Mise à jour logicielle pour caméra
Automatique sur Wi-Fi
USB par ordinateur
Plage dynamique
Limite inférieure : <-15 dB
Limite supérieure : > 120 dB
Résolution d’image vidéo
800 × 480
Zoom
Zoom numérique 2x
Mesure et analyse
Bande passante
2 kHz à 65 kHz, portée réglableFréquence d’échantillonnage MEMS : 130 kHz
Classification de décharge
• Corona négative • Coronas positive et négative • Décharge flottante • Surface ou décharge interneMotif PRPD fourni dans le service en nuage FLIR Acoustic Camera Viewer.
Discharge Detection
Détection automatique 50 / 60 Hz
Distance
de 0,3 m (1 pi) à 130 m (430 pi)
Évaluation de la gravité
Évaluation automatique de la gravité basée sur l’IA, y compris les actions
Mesure acoustique
124 microphones MEMS à faible bruit, visualisation du son en temps réel
Taux de fuite
Dans un environnement industriel typique :• > 0,032 l/min @ 3 bars à partir de 3 m (9,8 pi) • > 0,05 /min @ 3 bars à partir de 10 m (32,8 pi) Détection minimale absolue dans un environnement silencieux : 0,016 l/min @ 1,2 bar de 0,3 m (1,0 pi)
Interface utilisateur
Dispositif d’entrée
Écran tactile résistif
Écran
Taille : 5 po 800 × 480
Couleur : 24 bits
Luminosité RVB : 1000 cd/m² (réglable)
Voyant de mise sous tension
DEL (rouge)
Alimentation
Batterie
Bloc-batterie Li-ion rechargeable (RRC 2040) :
10,8 V, 3,35 Ah, 36,2 Wh
Usage : plus de 2 h (selon les conditions ambiantes)
Temps de charge : 2 h
Sortie maximale : 12,6 V, 4 A
Batterie externe
LiFePO 12 V 7 Ah, 84 Wh Autonomie : 7 h (selon les conditions ambiantes) Temps de recharge : 4 à 6 h Sortie maximale : 13,8 V, 4,0 A
Batterie interne
Li-Ion 6 Wh
Chargeur de batteries
Entrée : 100-240 V ~ 50/60 Hz 1,5 A Sortie maximale : 13,8 V, 4,0 A
Poids de la batterie
985 g (2,2 lb)
Tension d’entrée nominale
Entrée 12 V max. : 15 V 2 A
Spécifications environnementales et certifications
Garantie
http://www.flir.com/garantie/
Humidité de fonctionnement et d’entreposage
Recommandé de 0 à 90 %
Plage de température de fonctionnement et d’entreposage
Recommandé de -10 °C à 50 °C (14 °F à 122 °F)
Plage de températures de fonctionnement
–10 à 50 °C (14 à 122 °F)
Plage de températures de stockage
–20 à 70 °C (–4 à 158 °F)
Informations générales
Dimensions
Caméra : 315 × 169 × 160 mm (12,4 × 6,6 × 6,3 po)
Pile : 85 mm × 59 mm × 22 mm (3,34 po × 2,31 po × 0,86 po)
Poids
Caméra : 1,08 kg (2,38 lb), Batterie : 0,17 kg (0,37 lb)
Poids total [y compris tous les accessoires]
1,25 kg (2,76 lb)
Taille de la batterie
85 mm × 59 mm × 22 mm (3,34 po × 2,31 po × 0,86 po)
Type d'emballage
Boîte en carton
